【個人宅配送】【個数：500個】ＳＵＮＣＯ 4550186673896 【500個入】 直送 カドミレス 成型時インサート XYE 5070130−CD

■■■■■ご購入前に必ずご確認ください■■■■■ＰＣ　⇒　商品ページ下部の【商品説明】の内容スマホ⇒「すべて見る」をタップし【商品説明】の内容■■■■■■■■■■■■■■■■■■■■■■■■【この商品はメーカー直送となります。お支払い方法選択画面では「」が表示されていますが、ご利用できません。カード・銀行振込でお支払い可能です。】※こちらの商品は沖縄・北海道・離島への販売は承っておりません。ご了承ください。※ こちらの画像は代表画像となります。部品や類似品等の場合があります。型番と商品名をご確認下さい。　【商品説明】 成型時インサートについて 成型時インサートとは「樹脂成型時に成形金型にセットし使用するインサート」です。 この種のインサートの形状はお客さまの金属形状に影響を受けることが多いため、 規格化していませんが、「各種形状、各種サイズ」を取りそろえております。 また使用時の注意として、「形成中、インサート固定時に金型ピンを 使用する場合」金型ピンとインサート内径の調整を行ってください。 メーカー側ではお客様よりインサート内径に指示がない場合、ＪＩＳII級に 沿い製作してい





【商品説明】
成型時インサートについて

成型時インサートとは「樹脂成型時に成形金型にセットし使用するインサート」です。
この種のインサートの形状はお客さまの金属形状に影響を受けることが多いため、
規格化していませんが、「各種形状、各種サイズ」を取りそろえております。

また使用時の注意として、「形成中、インサート固定時に金型ピンを
使用する場合」金型ピンとインサート内径の調整を行ってください。
メーカー側ではお客様よりインサート内径に指示がない場合、ＪＩＳII級に
沿い製作しています。

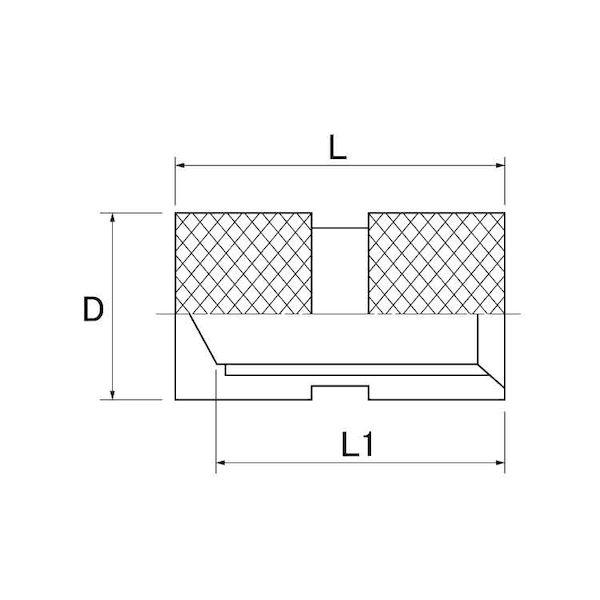

アヤメインサートについて

特徴
製品外径に「アヤメ状のローレット」が切ってあり、
「トルク、引張力」にバランスが取れています。

形状
「溝」形状を追加することで「引張力」を強化可能です。
「貫通穴、止まり穴」を用意しています。

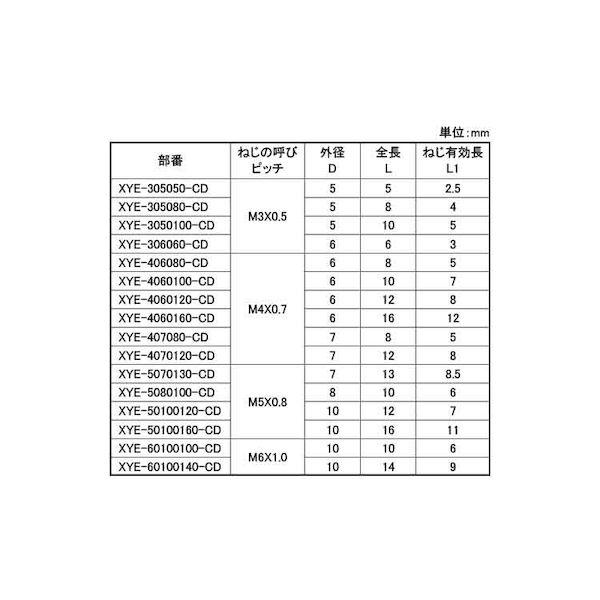

製品部番案内
〔形状記号〕

X　→アヤ目ローレット H　→平目ローレット
S　→片穴面取りZ　→両面面取り
Y　→袋穴形状 E　→溝入り
