メーカー：JIMBO / 神保電器　　 シリーズ名： J・WIDEシリーズ ライトコントロールスイッチ　　定格電圧：AC 100V（50/60Hz共用）定格電流：5A（5000mA）消灯操作時漏れ電流：1mA以下適合負荷容量：白熱灯5W〜500W（1灯100W以下） 調光対応LED照明器具5000mAまで調光機能（明るさ比）：【可変幅】消灯（0％固定）、下限設定値〜約95％連続【下限設定】約0.5％〜約50％の範囲で手動設定可能使用周囲温度：0℃〜35℃適合電線：銅単線φ1.6mm φ2mm※LED照明器具の場合、器具の突入電流の影響で接続灯数に制約を受ける場合があります。※低力率器具の場合、負荷電流 5Aが接続限度です。関連キーワードスイッチ 壁スイッチ 埋込 JWIDE ジェーワイド Jワイド リーディングエッジ神保電器　Ｊ・ＷＩＤＥシリーズ

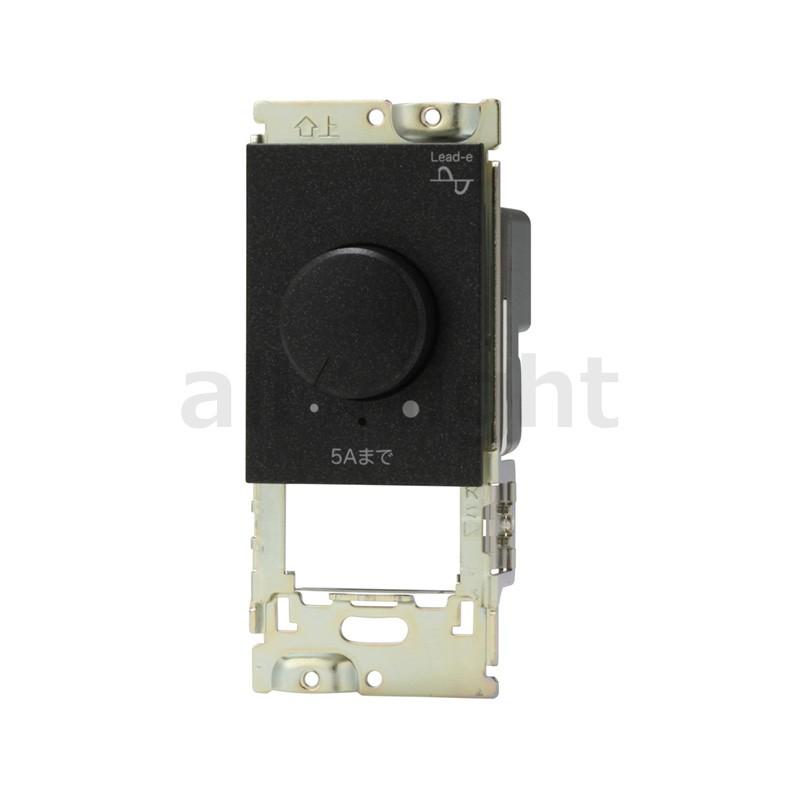

ライトコントロール（メタリック）

■特徴 やわらかさとやさしさを備えたデザイン。 国内最軽量を誇る操作性と、省エネルギーを追求した設計で、人にも地球にもやさしい21世紀のライフパートナーです。 カラーはダークブラウンメタリック・メタリックブラックの2色です。 ※この商品は電気工事士による取付工事が必要です。 　資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。

■正位相制御方式 ・500Wまで*の高容量の照明器具に対応し、明るさを重視するリビング・ダイニングなど広い空間に適しています。 ・多灯数の照明やハロゲンランプ・白熱灯の制御に適しています。 *LED照明器具の場合、器具の突入電流の影響で接続灯数に制約を受ける場合があります。 *低力率器具の場合、負荷電流 5Aが接続限度です。 ■逆位相制御方式 ・調光器特有のうなり音がなく、照明器具の音も静穏化。シアター・オーディオルームや寝室に適しています。 ・調光器を多回路連接接続した際に起こりがちな「電源干渉」による照明器具のチラツキが発生しにくく、低照度域の調光がスムーズに行えます。 ・合計消費電流 2Aまでの照明器具に対応します。 ■PWM制御方式（1ch） ・調光器から調光信号（PWM信号）を送り、器具側の電源ユニットで光源の明るさを制御する方式です。（電源線の2本に加え、調光信号線2本の配線が必要） ・照明器具の入力電源をスイッチングしないため、調光変化がスムーズです。 ・照明器具の持つ調光範囲をフルに制御できます。 ・1連ボックスに取付が可能。 *ツマミを左いっぱいに回しきると消灯対応出力(Duty比 約98%）になりますが、消灯機能を持たない照明器具の場合は消灯しません。照明器具の電源を入切りする外付けスイッチを別に設けてください。

≪神保電器　J・WIDEシリーズ　ライトコントロール（メタリック）≫

正位相制御方式
ダークブラウンメタリック	メタリックブラック
WJ-RLE5 DBM	WJ-RLE5 MBK
逆位相制御方式
ダークブラウンメタリック	メタリックブラック
WJ-RTE2 DBM	WJ-RTE2 MBK
PWM信号制御方式
ダークブラウンメタリック	メタリックブラック
WJ-RPWM1 DBM	WJ-RPWM1 MBK

≪神保電器　J・WIDEシリーズ　ライトコントロールスイッチ専用取付枠≫

※J・WIDEシリーズのライトコントロールは取り付けの際にこちらの専用取付枠が必要となります。

1連用	2連用	3連用	4連用
WJH-1	WJH-2	WJH-3	WJH-4
